Dettagli:
|
| Fattore forma: | 1x9 | Velocità: | 155Mb/s |
|---|---|---|---|
| Max Transmission Distance: | 40km | lunghezza d'onda: | 1270nm a 1610nm |
| Tipo del laser: | DFB | Connettore: | Sc duplex, st, FC |
| Modo della fibra: | Modalità singola | Parole chiavi: | 1x9 155Mbps CWDM, ricetrasmettitore ottico di 40km, 155M 1270nm a 1610nm |
| Evidenziare: | ricetrasmettitore ottico di 155Mbps 1x9,Ricetrasmettitore ottico di CWDM 1x9,ricetrasmettitore di 40km LVPECL |
||

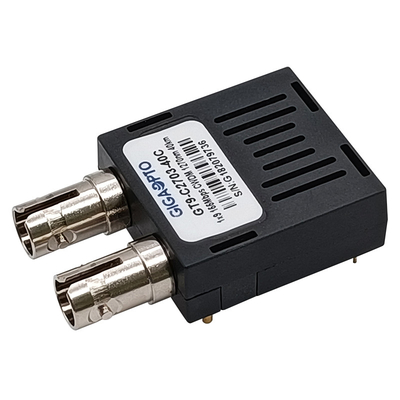

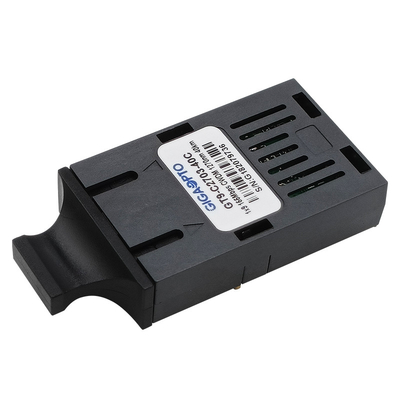

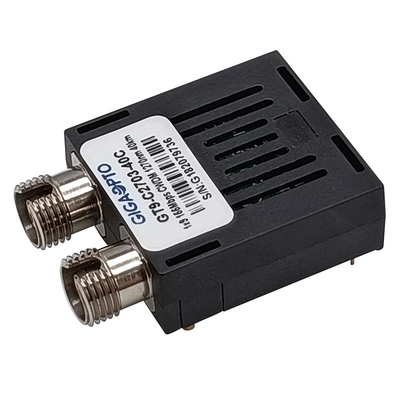

155Mbps 1x9 CWDM 1270nm al duplex SC/ST/FC LVPECL PECL del modulo del ricetrasmettitore di 1610nm SMF 40km
Descrizione
I ricetrasmettitori monomodali di serie del GT9-Cxx03-40x Del GIGAOPTO sono un potere basso, moduli di rendimento elevato CWDM 1×9 che sostengono il tasso di dati fino a 155Mbps per le comunicazioni di dati ottiche di serie bidirezionali quale SONET OC-3/SADH STM-1 ed Ethernet veloce. Il ricetrasmettitore a fibra ottica di orma di CWDM 1x9 consiste di un sotto-insiem'ottico del trasmettitore, di un sotto-insiem'ottico del ricevitore e di un sotto-insiem'elettrico. Ci sono diciotto lunghezze d'onda concentrare dal 1270 nanometro a 1610nm, con ogni punto 20nm. Il ricetrasmettitore di 155Mb/s CWDM 1x9 è prodotti del laser della classe 1 aderisce a EN60825.
Specificazione
| Fattore forma | 1x9 | Velocità di trasmissione, | 155Mbps |
| Connettore ottico | SC, FC, ST | Portata | 40km |
| DDM/DOM | Nessun | Tipo di cavo | Singolo modo (SMF) |
| Garanzia | 3 anni | Temperatura ambiente |
0 a 70°C (32 - 158°F) -40 a 85°C (- 40 - 185°F) |
| Lunghezza d'onda concentrare | 1270nm a 1610nm | Tensione di alimentazione elettrica | 3.3V o 5V |
| Temperatura di saldatura | <260> | Icc | 300mA |
| Tipo del trasmettitore | DFB | Tipo del palladio | PIN |
| Potere ottico di TX | -5 a 0dBm | Sensibilità di RX | <-34dbm> |
| ER | >9dB | Saturazione di RX | >-3dBm |
| Protocolli | IEEE802.3z, RoHS | ||
Caratteristiche
Applicazione
Informazioni di ordinazione
| Numero del pezzo | TX (xx=) | Connett. | Tensione | Impiegati. | Descrizione |
| GT9-Cxx03-40C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, ricetrasmettitore commerciale 3.3V/5V |
| GT9-Cxx03-40I | Sc | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, ricetrasmettitore industriale 3.3V/5V | |
| GT9-Cxx03-40C3 | Sc | 3.3V | 0 a 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, ricetrasmettitore commerciale 3.3V | |
| GT9-Cxx03-40I3 | Sc | 3.3V | -40 a 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, ricetrasmettitore industriale 3.3V | |
| GT9-Cxx03-40C5 | Sc | 5V | 0 a 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, ricetrasmettitore commerciale 5V | |
| GT9-Cxx03-40I5 | Sc | 5V | -40 a 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, Sc, ricetrasmettitore industriale 5V | |
| GT9-Cxx03-40CF | FC | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, ricetrasmettitore commerciale 3.3V/5V | |
| GT9-Cxx03-40IF | FC | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, ricetrasmettitore industriale 3.3V/5V | |
| GT9-Cxx03-40CF3 | FC | 3.3V | 0 a 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, ricetrasmettitore commerciale 3.3V | |
| GT9-Cxx03-40IF3 | FC | 3.3V | -40 a 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, ricetrasmettitore industriale 3.3V | |
| GT9-Cxx03-40CF5 | FC | 5V | 0 a 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, ricetrasmettitore commerciale 5V | |
| GT9-Cxx03-40IF5 | FC | 5V | -40 a 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, FC, ricetrasmettitore industriale 5V | |
| GT9-Cxx03-40CT | St | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, st, ricetrasmettitore commerciale 3.3V/5V | |
| GT9-Cxx03-40IT | St | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, st, ricetrasmettitore industriale 3.3V/5V | |
| GT9-Cxx03-40CT3 | St | 3.3V | 0 a 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, st, ricetrasmettitore commerciale 3.3V | |
| GT9-Cxx03-40IT3 | St | 3.3V | -40 a 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, st, ricetrasmettitore industriale 3.3V | |
| GT9-Cxx03-40CT5 | St | 5V | 0 a 70°C | 1x9 CWDM, 155Mbps, 40km, SMF, st, ricetrasmettitore commerciale 5V | |
| GT9-Cxx03-40IT5 | St | 5V | -40 a 85°C | 1x9 CWDM, 155Mbps, 40km, SMF, st, ricetrasmettitore industriale 5V |
