Dettagli:
|
| Tipo di forma: | 1x9 CWDM | Max Data Rate: | 155Mb/s |
|---|---|---|---|
| Lunghezza di cavo: | 20km | Lunghezza d'onda concentrare: | 1270nm a 1610nm |
| Tipo di LD: | DFB | Interfaccia: | Sc duplex, st, FC |
| Media: | Modalità singola | Parole chiavi: | 1x9 155Mbps CWDM, ricetrasmettitore ottico di 20km, 1270nm a 1610nm CWDM |
| Evidenziare: | modulo del ricetrasmettitore di 1x9 SMF,modulo del ricetrasmettitore di 1610nm SMF,ricetrasmettitore di 20km |
||

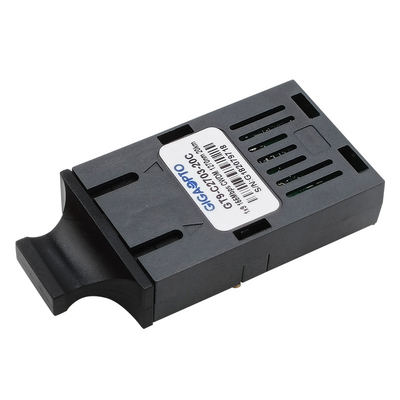

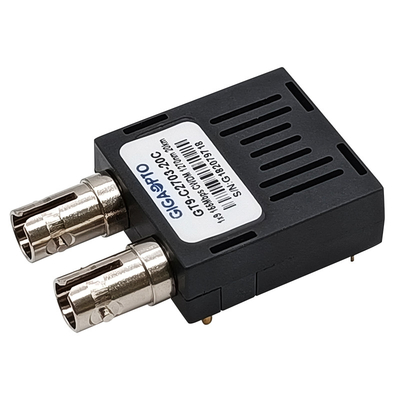

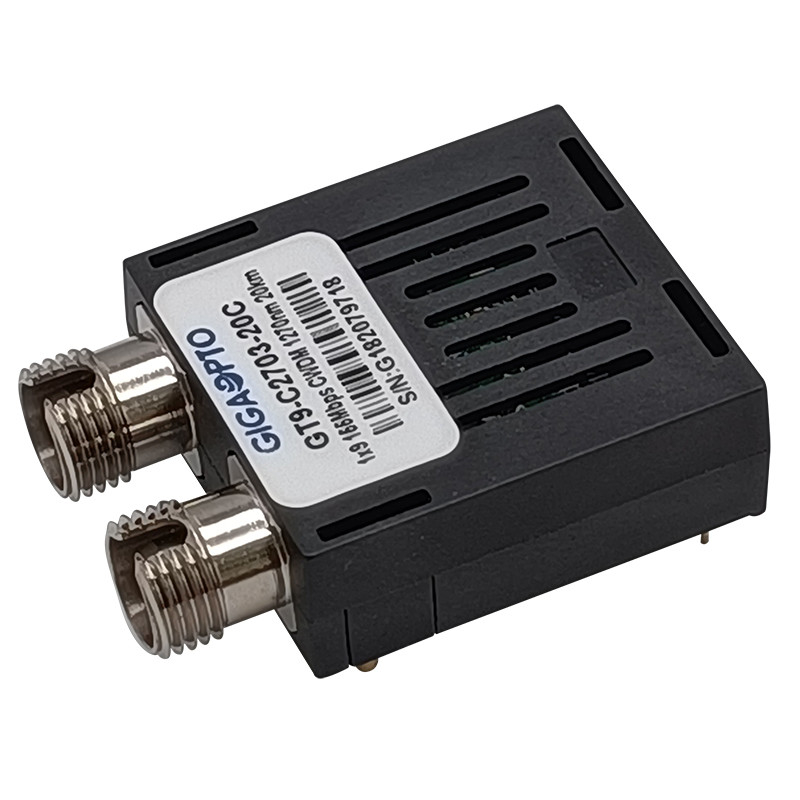

155Mbps 1x9 CWDM 1270nm al duplex SC/ST/FC LVPECL PECL del modulo del ricetrasmettitore di 1610nm SMF 20km
Descrizione
I ricetrasmettitori monomodali di serie del GT9-Cxx03-20x Del GIGAOPTO sono rendimento elevato, moduli redditizi di CWDM soddisfacenti rispetto a Gigabit Ethernet e livello di IEEE-802.3. Le serie del ricetrasmettitore sono progettate per Ethernet veloce e l'applicazione dell'SADH STM-1/SONET OC-3 che richiede il tasso di dati sotto 155Mb/s.
Il ricetrasmettitore di 1x9 CWDM fornisce di grande capacità, soluzioni di comunicazione di larghezza di banda alto-Banca dei Regolamenti Internazionali per le reti ottiche multiplexate. Ci sono diciotto lunghezze d'onda concentrare dal 1270 nanometro disponibile a 1610nm, ogni punto 20nm. Il trasmettitore utilizza un laser altamente affidabile di CWDM DFB ed il ricevitore utilizza un fotodiodo efficiente di PIN di InGaAs. Il ricetrasmettitore ha l'immunità ed affidabilità eccellenti.
Specificazione
| Pacchetto | 1x9 CWDM | Programmazione dei dati | 155Mbps |
| Connettore ottico | Sc duplex, FC, st | Distanza | 20km |
| DDM | Nessun | Tipo di cavo | Singolo modo (SMF) |
| Garanzia | 3 anni | Temperatura commerciale | 0 a 70°C (32 - 158°F) |
| Lunghezza d'onda del centro | 1270nm a 1610nm | Tensione di alimentazione elettrica | 3.3V o 5V |
| Temperatura di saldatura | <260> | Temperatura di stoccaggio | -40 a 85°C (- 40 - 185°F) |
| Componenti ottiche | DFB | Tipo del ricevitore | PIN |
| Potenza di uscita medio | -5 a 0dBm | Sen del ricevitore. | <-34dbm> |
| Rapporto di estinzione | >9dB | Sovraccarico di RX | >-3dBm |
| Protocolli | IEEE802.3z, RoHS | ||
Caratteristiche
Applicazione
Informazioni di ordinazione
| Numero del pezzo | TX (xx=) | Connett. | Tensione | Impiegati. | Descrizione |
| GT9-Cxx03-20C |
27=1270nm 29=1290nm 31=1310nm 33=1330nm 35=1350nm 37=1370nm 39=1390nm 41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm 53=1530nm 55=1550nm 57=1570nm 59=1590nm 61=1610nm |
Sc | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, ricetrasmettitore commerciale 3.3V/5V |
| GT9-Cxx03-20I | Sc | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, ricetrasmettitore industriale 3.3V/5V | |
| GT9-Cxx03-20C3 | Sc | 3.3V | 0 a 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, ricetrasmettitore commerciale 3.3V | |
| GT9-Cxx03-20I3 | Sc | 3.3V | -40 a 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, ricetrasmettitore industriale 3.3V | |
| GT9-Cxx03-20C5 | Sc | 5V | 0 a 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, ricetrasmettitore commerciale 5V | |
| GT9-Cxx03-20I5 | Sc | 5V | -40 a 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, Sc, ricetrasmettitore industriale 5V | |
| GT9-Cxx03-20CF | FC | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, ricetrasmettitore commerciale 3.3V/5V | |
| GT9-Cxx03-20IF | FC | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, ricetrasmettitore industriale 3.3V/5V | |
| GT9-Cxx03-20CF3 | FC | 3.3V | 0 a 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, ricetrasmettitore commerciale 3.3V | |
| GT9-Cxx03-20IF3 | FC | 3.3V | -40 a 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, ricetrasmettitore industriale 3.3V | |
| GT9-Cxx03-20CF5 | FC | 5V | 0 a 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, ricetrasmettitore commerciale 5V | |
| GT9-Cxx03-20IF5 | FC | 5V | -40 a 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, FC, ricetrasmettitore industriale 5V | |
| GT9-Cxx03-20CT | St | 3.3V/5V | 0 a 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, st, ricetrasmettitore commerciale 3.3V/5V | |
| GT9-Cxx03-20IT | St | 3.3V/5V | -40 a 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, st, ricetrasmettitore industriale 3.3V/5V | |
| GT9-Cxx03-20CT3 | St | 3.3V | 0 a 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, st, ricetrasmettitore commerciale 3.3V | |
| GT9-Cxx03-20IT3 | St | 3.3V | -40 a 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, st, ricetrasmettitore industriale 3.3V | |
| GT9-Cxx03-20CT5 | St | 5V | 0 a 70°C | 1x9 CWDM, 155Mbps, 20km, SMF, st, ricetrasmettitore commerciale 5V | |
| GT9-Cxx03-20IT5 | St | 5V | -40 a 85°C | 1x9 CWDM, 155Mbps, 20km, SMF, st, ricetrasmettitore industriale 5V |
