Dettagli:
|
| Tipo di forma: | 1x9 | Max Data Rate: | 1.25Gbps |
|---|---|---|---|
| Max Reach: | 0.55KM | Lunghezza d'onda del centro: | 850nm |
| Componenti ottiche: | VCSEL 850nm | Connettore: | Sc duplex, st, FC |
| Modo della fibra: | Misto | Parole chiavi: | 1x9 1.25Gbps 850nm 550m, 1x9 ricetrasmettitore ottico, 1.25G 1x9 misto |

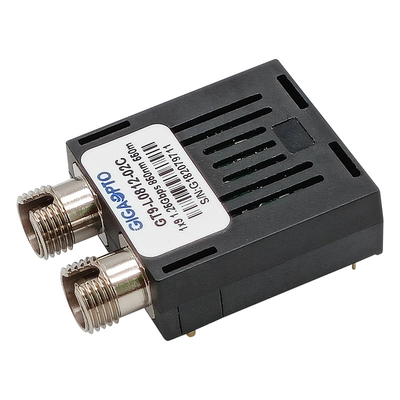

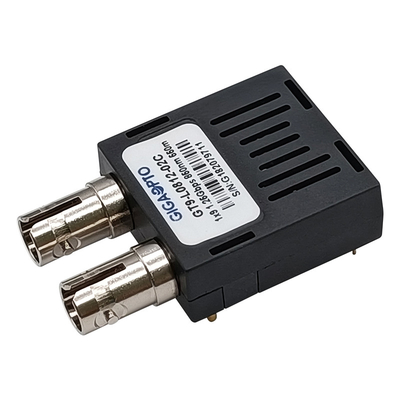

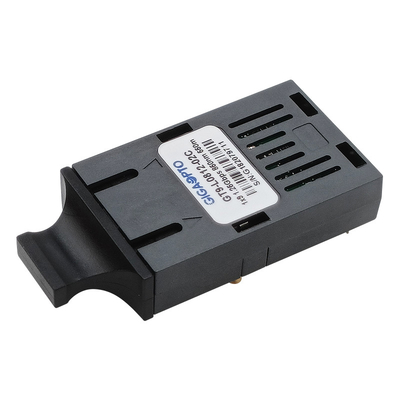

st FC 850nm MMF 550m LVPECL PECL dello Sc del duplex del modulo del ricetrasmettitore di 1.25Gbps 1x9
Descrizione
Il ricetrasmettitore misto di serie del GT9-L0812-02x Del GIGAOPTO è un potere basso, modulo di rendimento elevato per le comunicazioni di dati ottiche di serie bidirezionali tale Gigabit Ethernet e Manica della fibra. I ricetrasmettitori 1x9 sostengono il tasso di dati massimo di 1.25Gb/s, progettato per fibra mista e funziona ad una lunghezza d'onda nominale di 850nm con una distanza di trasmissione massima di 550m.
Il ricetrasmettitore 1x9 consiste di tre sezioni: i sotti-insiem'ottici del ricevitore e del trasmettitore, un sotto-insiem'elettrico e l'alloggio del pacchetto che incorpora recipiente di un connettore duplex dello Sc o della st o di FC.
Specificazione
| Imballaggio del prodotto | 1x9 | I dati massimi valutano (GBP) | 1.25Gb/s |
| Connettore ottico | Sc duplex, FC, st | Portata | 550m |
| DDM/DOM | Nessun | Media | Fibra mista |
| Lunghezza d'onda concentrare | 850nm | Temperatura | 0 a 70°C (32 - 158°F) |
| Temperatura di saldatura | <260> | Tensione di alimentazione elettrica | 3.3V o 5V |
| Tipo del laser | VCSEL | Tipo del palladio | PIN |
| Potere del trasmettitore | -9 ~ dBm -3 | Sensibilità | <-18dbm> |
| ER | >9dB | Sovraccarico | >-3dBm |
| Protocolli | IEEE802.3z, SFF-8472, ITU-T G.957 | ||
Caratteristiche
Applicazione
Informazioni di ordinazione
| Numero del pezzo | Descrizione |
| GT9-L0812-02C | modulo del ricetrasmettitore 1x9, 1.25Gbps, Sc, multi modo 850nm 550m, 3.3V/5V, 0 a 70°C |
| GT9-L0812-02CF | modulo del ricetrasmettitore 1x9, 1.25Gbps, FC, multi modo 850nm 550m, 3.3V/5V, 0 a 70°C |
| GT9-L0812-02CT | modulo del ricetrasmettitore 1x9, 1.25Gbps, st, multi modo 850nm 550m, 3.3V/5V, 0 a 70°C |
| GT9-L0812-02I | modulo del ricetrasmettitore 1x9, 1.25Gbps, Sc, multi modo 850nm 550m, 3.3V/5V, -40 a 85°C |
| GT9-L0812-02IF | modulo del ricetrasmettitore 1x9, 1.25Gbps, FC, multi modo 850nm 550m, 3.3V/5V, -40 a 85°C |
| GT9-L0812-02IT | modulo del ricetrasmettitore 1x9, 1.25Gbps, st, multi modo 850nm 550m, 3.3V/5V, -40 a 85°C |
| GT9-L0812-02C3 | modulo del ricetrasmettitore 1x9, 1.25Gbps, Sc, multi modo 850nm 550m, 3.3V, 0 a 70°C |
| GT9-L0812-02CF3 | modulo del ricetrasmettitore 1x9, 1.25Gbps, FC, multi modo 850nm 550m, 3.3V, 0 a 70°C |
| GT9-L0812-02CT3 | modulo del ricetrasmettitore 1x9, 1.25Gbps, st, multi modo 850nm 550m, 3.3V, 0 a 70°C |
| GT9-L0812-02I3 | modulo del ricetrasmettitore 1x9, 1.25Gbps, Sc, multi modo 850nm 550m, 3.3V, - 40 a 85°C |
| GT9-L0812-02IF3 | modulo del ricetrasmettitore 1x9, 1.25Gbps, FC, multi modo 850nm 550m, 3.3V, - 40 a 85°C |
| GT9-L0812-02IT3 | modulo del ricetrasmettitore 1x9, 1.25Gbps, st, multi modo 850nm 550m, 3.3V, -40 a 85°C |
| GT9-L0812-02C5 | modulo del ricetrasmettitore 1x9, 1.25Gbps, Sc, multi modo 850nm 550m, 5V, 0 a 70°C |
| GT9-L0812-02CF5 | modulo del ricetrasmettitore 1x9, 1.25Gbps, FC, multi modo 850nm 550m, 5V, 0 a 70°C |
| GT9-L0812-02CT5 | modulo del ricetrasmettitore 1x9, 1.25Gbps, st, multi modo 850nm 550m, 5V, 0 a 70°C |
| GT9-L0812-02I5 | modulo del ricetrasmettitore 1x9, 1.25Gbps, Sc, multi modo 850nm 550m, 5V, -40 a 85°C |
| GT9-L0812-02IF5 | modulo del ricetrasmettitore 1x9, 1.25Gbps, FC, multi modo 850nm 550m, 5V, -40 a 85°C |
| GT9-L0812-02IT5 |
modulo del ricetrasmettitore 1x9, 1.25Gbps, st, multi modo 850nm 550m, 5V, -40 a 85°C |
Definizione di Pin
Circuito tipico di applicazione
Nota 1: Tensione di funzionamento: 3.3V
Nota 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Profilo del pacchetto
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
