Dettagli:
|
| Tipo di forma: | 1x9 | Programmazione dei dati: | 155Mb/s |
|---|---|---|---|
| Lunghezza di cavo: | 20km | Lunghezza d'onda del centro: | 1310nm |
| Tipo del laser: | FP | Connettore ottico: | Sc duplex, st, FC |
| Tipo di cavo: | SMF | Parole chiavi: | 1x9 155Mbps 1310nm, ricetrasmettitore ottico di 1x9 20km, singolo ModeOptical modulo di 1x9 |

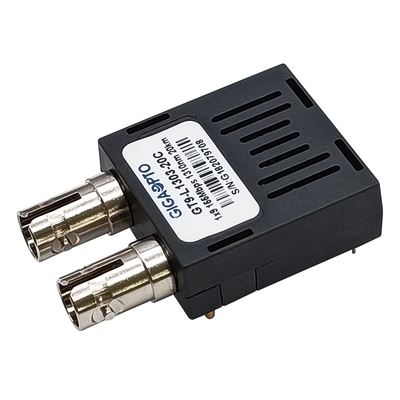

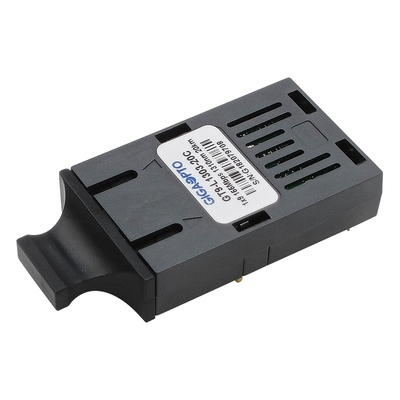

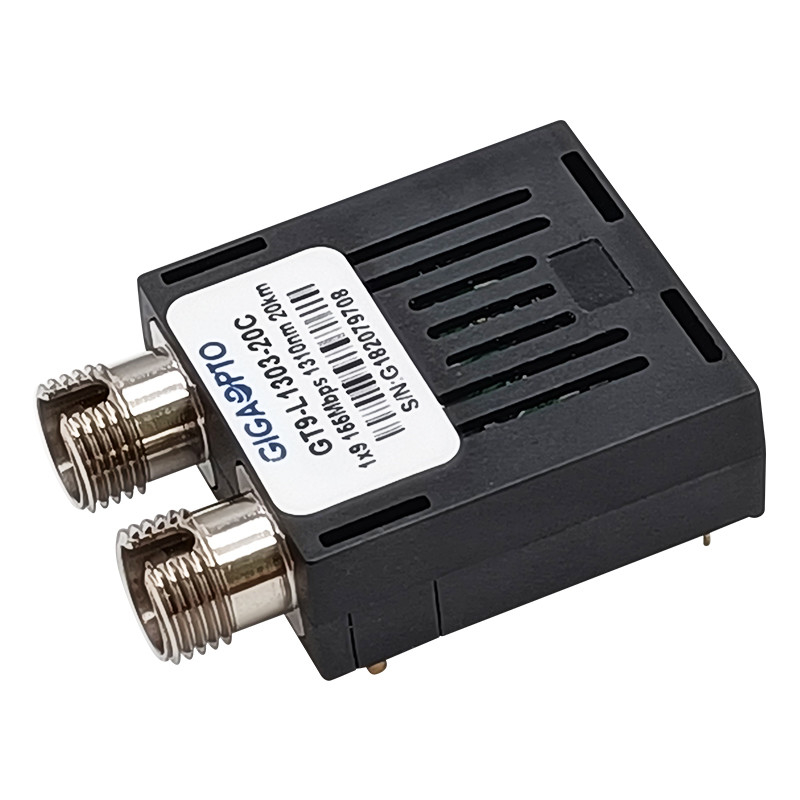

modulo SMF 20km SC/ST/FC duplex LVPECL PECL del ricetrasmettitore di 155Mbps 1310nm 1x9
Descrizione
I ricetrasmettitori monomodali di serie del GT9-L1303-20x Del GIGAOPTO sono potere basso, modulo di rendimento elevato per le comunicazioni di dati ottiche di serie bidirezionali quale SONET OC-3/SADH STM-1 ed Ethernet veloce. Questo modulo del ricetrasmettitore di serie 1x9 sostiene la distanza di trasmissione di fino a 20km sopra la fibra del singolo modo ad una lunghezza d'onda nominale di 1310nm.
Il trasmettitore comprende un laser di 1310nm FP e un circuito del driver che converte i dati di PECL in segnale luminoso ed il ricevitore incorpora un fotodiodo di PIN di InGaAs/InP che converte il segnale luminoso in corrente elettrica che è amplificata e rigenerata nei dati compatibili di PECL.
Questo ricetrasmettitore del singolo modo è prodotto del laser della classe 1 che aderisce all'IEC 60825.
Specificazione
| Imballaggio del prodotto | 1x9 | Tasso di dati (Mb/s) | 155Mb/s |
| Connettore | Sc duplex, FC, st | Portata | 20km |
| DDM/DOM | Nessun | Media | Fibra di singolo modo |
| Garanzia | 3 anni | Temperatura di funzionamento |
Annuncio pubblicitario 0 a 70°C (32 - 158°F) |
| Lunghezza d'onda concentrare | 1310nm | Tensione di alimentazione elettrica | 3.3V o 5V |
| Temperatura di saldatura | <260> | Corrente | 300mA |
| Tipo di LD | FP | Rivelatore fotoelettrico | PIN |
| Potenza di uscita ottico | -15 a -8dBm | Sensibilità | <-34dbm> |
| ER | >9dB | Sovraccarico | >-3dBm |
| Protocolli | ITU-T G.957 compiacente | ||
Caratteristiche
Applicazione
Informazioni di ordinazione
| Numero del pezzo | Descrizione |
| GT9-L1303-20C | modulo del ricetrasmettitore 1x9, 155Mbps, Sc, singolo modo 1310nm 20km, 3.3V/5V, 0 a 70°C |
| GT9-L1303-20CF | modulo del ricetrasmettitore 1x9, 155Mbps, FC, singolo modo 1310nm 20km, 3.3V/5V, 0 a 70°C |
| GT9-L1303-20CT | modulo del ricetrasmettitore 1x9, 155Mbps, st, singolo modo 1310nm 20km, 3.3V/5V, 0 a 70°C |
| GT9-L1303-20I | modulo del ricetrasmettitore 1x9, 155Mbps, Sc, singolo modo 1310nm 20km, 3.3V/5V, -40 a 85°C |
| GT9-L1303-20IF | modulo del ricetrasmettitore 1x9, 155Mbps, FC, singolo modo 1310nm 20km, 3.3V/5V, -40 a 85°C |
| GT9-L1303-20IT | modulo del ricetrasmettitore 1x9, 155Mbps, st, singolo modo 1310nm 20km, 3.3V/5V, -40 a 85°C |
| GT9-L1303-20C3 | modulo del ricetrasmettitore 1x9, 155Mbps, Sc, singolo modo 1310nm 20km, 3.3V, 0 a 70°C |
| GT9-L1303-20CF3 | modulo del ricetrasmettitore 1x9, 155Mbps, FC, singolo modo 1310nm 20km, 3.3V, 0 a 70°C |
| GT9-L1303-20CT3 | modulo del ricetrasmettitore 1x9, 155Mbps, st, singolo modo 1310nm 20km, 3.3V, 0 a 70°C |
| GT9-L1303-20I3 | modulo del ricetrasmettitore 1x9, 155Mbps, Sc, singolo modo 1310nm 20km, 3.3V, - 40 a 85°C |
| GT9-L1303-20IF3 | modulo del ricetrasmettitore 1x9, 155Mbps, FC, singolo modo 1310nm 20km, 3.3V, - 40 a 85°C |
| GT9-L1303-20IT3 | modulo del ricetrasmettitore 1x9, 155Mbps, st, singolo modo 1310nm 20km, 3.3V, -40 a 85°C |
| GT9-L1303-20C5 | modulo del ricetrasmettitore 1x9, 155Mbps, Sc, singolo modo 1310nm 20km, 5V, 0 a 70°C |
| GT9-L1303-20CF5 | modulo del ricetrasmettitore 1x9, 155Mbps, FC, singolo modo 1310nm 20km, 5V, 0 a 70°C |
| GT9-L1303-20CT5 | modulo del ricetrasmettitore 1x9, 155Mbps, st, singolo modo 1310nm 20km, 5V, 0 a 70°C |
| GT9-L1303-20I5 | modulo del ricetrasmettitore 1x9, 155Mbps, Sc, singolo modo 1310nm 20km, 5V, -40 a 85°C |
| GT9-L1303-20IF5 | modulo del ricetrasmettitore 1x9, 155Mbps, FC, singolo modo 1310nm 20km, 5V, -40 a 85°C |
| GT9-L1303-20IT5 | modulo del ricetrasmettitore 1x9, 155Mbps, st, singolo modo 1310nm 20km, 5V, -40 a 85°C |
Pin Definition
Circuito tipico di applicazione
Nota 1: Tensione di funzionamento: 3.3V o 5V
Nota 2: 3.3V, R1=R3=R5=R7=130R, R2=R4=R6=R8=82R, R9=270R
Nota 3: 5V, R1=R3=R5=R7=82R, R2=R4=R6=R8=130R, R9=510R
Profilo del pacchetto
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
