Dettagli:
|
| Imballaggio del prodotto: | 1x9 | Programmazione dei dati: | 155Mb/s |
|---|---|---|---|
| Max Link Length: | 2km | Lunghezza d'onda del centro: | 850nm |
| Tipo del trasmettitore: | VCSEL | Connettore: | Sc duplex, st, FC |
| Tipo di media: | Multi modo | Parole chiavi: | 1x9 155Mbps 850nm 2km, multi modo 1x9 di 155M |
| Evidenziare: | ricetrasmettitore ottico di 155Mbps 1x9,ricetrasmettitore ottico 1x9 di 2km,ricetrasmettitore di 850nm LVPECL |
||

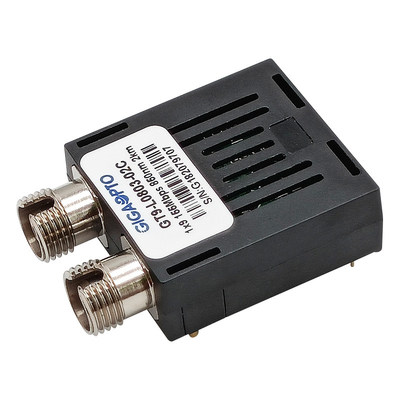

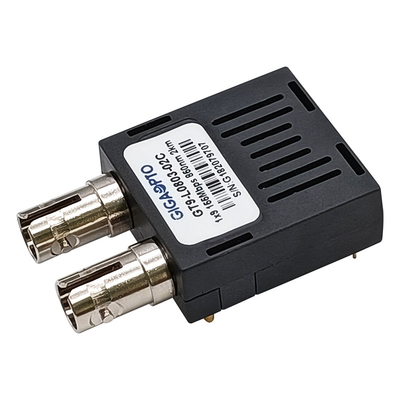

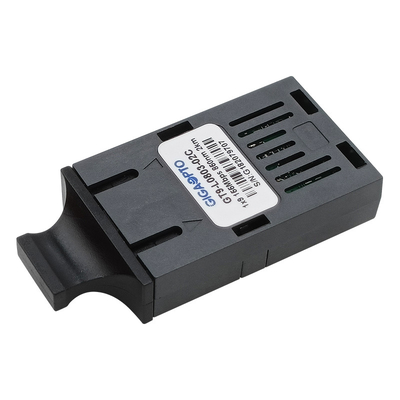

modulo 850nm MMF 2km SC/ST/FC duplex LVPECL/PECL del ricetrasmettitore di 155Mbps 1x9
Descrizione
I ricetrasmettitori misti di serie del GT9-L0803-02x Del GIGAOPTO sono potere basso, moduli di rendimento elevato per le comunicazioni di dati ottiche duplex quale SONET OC-3/SADH STM-1 ed Ethernet veloce. Questo modulo del ricetrasmettitore di serie 1x9 fornisce la distanza di trasmissione di 2km sopra fibra mista ad una lunghezza d'onda nominale di 850nm. Il modulo integra due circuiti per la ricezione e trasmettendo, adotta il pacchetto 1×9, usa la singola alimentazione elettrica di +3.3V/+5V.
La sezione del trasmettitore utilizza un laser multiplo della buca di potenziale VCSEL ed è laser della classe A 1 compiacente secondo la norma di sicurezza internazionale IEC-60825. Il ricevitore che la sezione utilizza un preamplificatore integrato del rivelatore di InGaAs (IDP) ha montato in un'intestazione ottica ed in un post-amplificatore di limitazione IC. Un'interfaccia di logica di PECL semplifica l'interfaccia ai circuiti esterni.
Specificazione
| Fattore forma | 1x9 | Velocità | 155 Mb/s |
| Connettore | Sc duplex, FC, st | Distanza di trasmissione | 2km |
| Sistemi diagnostici di Digital | Di sostegno | Tipo di cavo | MMF |
| Garanzia | 3 anni | Temperatura di funzionamento |
Annuncio pubblicitario 0 a 70°C (32 - 158°F) |
| Lunghezza d'onda | 850nm | Tensione di rifornimento | 3.3V o 5.0V |
| Circostanze di saldatura | < 260=""> | Rifornimento corrente | 250mA |
| Componenti ottiche | VCSEL | Rivelatore fotoelettrico | PIN |
| Trasmettitore potenza di uscita | -10 ~ dBm -3 | Sen di RX. | <-30dbm> |
| Rapporto di estinzione | >10dB | Alimentazione in ingresso entrata ottica | >-3dBm |
| Protocolli | ITU-T G.957 | ||
Caratteristiche
Applicazione
Informazioni di ordinazione
| Numero del pezzo | Descrizione |
| GT9-L0803-02C | modulo del ricetrasmettitore 1x9, 155Mbps, Sc, multi modo 850nm 2km, 3.3V/5V, 0 a 70°C |
| GT9-L0803-02CF | modulo del ricetrasmettitore 1x9, 155Mbps, FC, multi modo 850nm 2km, 3.3V/5V, 0 a 70°C |
| GT9-L0803-02CT | modulo del ricetrasmettitore 1x9, 155Mbps, st, multi modo 850nm 2km, 3.3V/5V, 0 a 70°C |
| GT9-L0803-02I | modulo del ricetrasmettitore 1x9, 155Mbps, Sc, multi modo 850nm 2km, 3.3V/5V, -40 a 85°C |
| GT9-L0803-02IF | modulo del ricetrasmettitore 1x9, 155Mbps, FC, multi modo 850nm 2km, 3.3V/5V, -40 a 85°C |
| GT9-L0803-02IT | modulo del ricetrasmettitore 1x9, 155Mbps, st, multi modo 850nm 2km, 3.3V/5V, -40 a 85°C |
| GT9-L0803-02C3 | modulo del ricetrasmettitore 1x9, 155Mbps, Sc, multi modo 850nm 2km, 3.3V, 0 a 70°C |
| GT9-L0803-02CF3 | modulo del ricetrasmettitore 1x9, 155Mbps, FC, multi modo 850nm 2km, 3.3V, 0 a 70°C |
| GT9-L0803-02CT3 | modulo del ricetrasmettitore 1x9, 155Mbps, st, multi modo 850nm 2km, 3.3V, 0 a 70°C |
| GT9-L0803-02I3 | modulo del ricetrasmettitore 1x9, 155Mbps, Sc, multi modo 850nm 2km, 3.3V, - 40 a 85°C |
| GT9-L0803-02IF3 | modulo del ricetrasmettitore 1x9, 155Mbps, FC, multi modo 850nm 2km, 3.3V, - 40 a 85°C |
| GT9-L0803-02IT3 | modulo del ricetrasmettitore 1x9, 155Mbps, st, multi modo 850nm 2km, 3.3V, -40 a 85°C |
| GT9-L0803-02C5 | modulo del ricetrasmettitore 1x9, 155Mbps, Sc, multi modo 850nm 2km, 5V, 0 a 70°C |
| GT9-L0803-02CF5 | modulo del ricetrasmettitore 1x9, 155Mbps, FC, multi modo 850nm 2km, 5V, 0 a 70°C |
| GT9-L0803-02CT5 | modulo del ricetrasmettitore 1x9, 155Mbps, st, multi modo 850nm 2km, 5V, 0 a 70°C |
| GT9-L0803-02I5 | modulo del ricetrasmettitore 1x9, 155Mbps, Sc, multi modo 850nm 2km, 5V, -40 a 85°C |
| GT9-L0803-02IF5 | modulo del ricetrasmettitore 1x9, 155Mbps, FC, multi modo 850nm 2km, 5V, -40 a 85°C |
| GT9-L0803-02IT5 | modulo del ricetrasmettitore 1x9, 155Mbps, st, multi modo 850nm 2km, 5V, -40 a 85°C |
