Dettagli:
|
| Nome di prodotto: | OC48 STM16 SR-0 SFP | Fattore forma: | SFP (mini--GBIC) |
|---|---|---|---|
| Tasso di dati: | 2.488Gbps | Modo della fibra: | MMF |
| Distanza: | 300m | Componenti ottiche: | VCSEL 850nm |
| Potere lanciato: | -9,5 a -3dBm | Sensibilità: | < -18dBm=""> |
| Parole chiavi: | Modulo di SFP 2.5G, OC-48 STM-16, modulo del ricetrasmettitore 850nm di 300m |

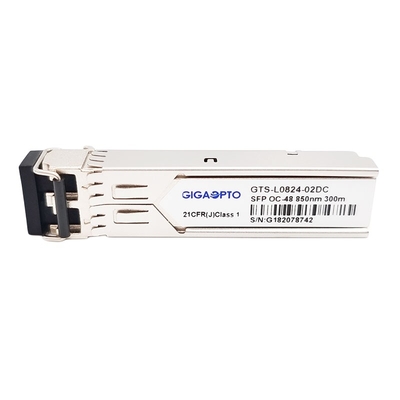

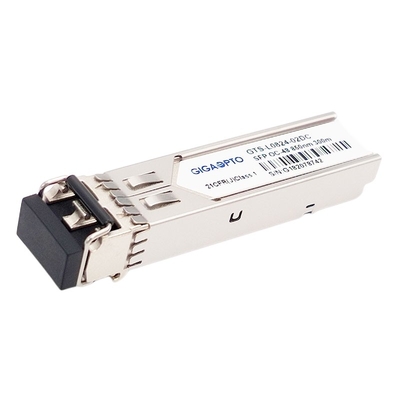

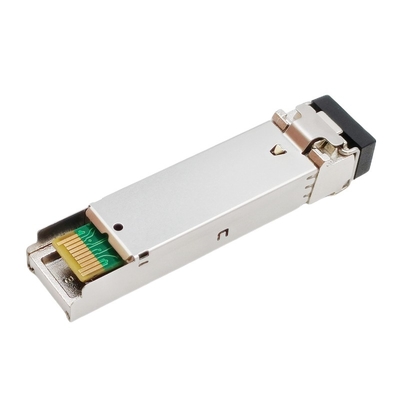

Modulo del ricetrasmettitore di OC-48/STM-16 SR-0 2.5Gbps SFP 850nm MMF 300m DOM Duplex LC
Descrizione
Il ricetrasmettitore del muti-modo del GTS-L0824-02DC Del GIGAOPTO è un modulo Pluggable fattore forma doppio della fibra 2.5Gbps di piccolo adatto ad applicazione di comunicazioni ottica di serie di dati 2.5Gb/s, come Manica della fibra dell'SADH STM-16 I-16/SONET OC-48 SR-1/2x. Questo SFP OC48 SR-0 fornisce la capacità di lavorazione 2.5Gb/s fino a 300 metri sopra fibra mista (MMF) facendo uso della lunghezza d'onda 850nm tramite connettore di LC.
La sezione del trasmettitore incorpora un laser di 850nm VCSEL che è laser della classe A 1 compiacente secondo l'IEC internazionale 60825 della norma di sicurezza. La sezione del ricevitore utilizza un fotodiodo ad alta velocità di PIN di InGaAs (palladio) ed il preamplificatore dell'trans-impedenza.
Questo ricetrasmettitore è pienamente compatibile con accordo di Multi-fonte di SFP (MSA) e la norma dello SR di SONET OC-48.
Specificazione
| Tipo di forma | SFP (mini--GBIC) | Tasso di dati (massimo) | 2.5Gb/s |
| Connettore ottico | Duplex di LC | Distanza di trasmissione | 0.3km |
| DOM | Sì | Modo della fibra | Fibra mista |
| Lunghezza d'onda del centro | 850nm | Ambiente |
C-impiegati 0 a 70°C Io-impiegati -40 a 85°C |
| Corrente dell'alimentazione elettrica | <300ma> | Tensione di alimentazione elettrica | 3.30V |
| Tipo del laser | VCSEL 850nm | Tipo del palladio | PIN |
| Potere ottico di TX | -9,5 a -3dBm | Sensibilità di RX | < -18dBm=""> |
| ER | > 9dB | Sovraccarico di RX | > -3dBm |
| Protocolli | MSA compiacente, IEC-60825 FDA | ||
Caratteristiche
Applicazione
Informazioni di ordinazione
| P/N | Descrizione | Tasso di dati | Lunghezza d'onda | Portata | Media | Sen di RX. |
| GTS-L0824-02DC | OC-48/STM-16 SR-0 SFP | 2.5Gbps | 850nm | 300m | MMF | < -18dBm=""> |
| GTS-L1324-02DC | OC-48/STM-16 SR-1 SFP | 2.5Gbps | 1310nmn | 2km | SMF | < -18dBm=""> |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5Gbps | 1310nm | 15km | SMF | < -18dBm=""> |
| GTS-L1324-15DC | OC-48/STM-16 IR-1 SFP | 2.5Gbps | 1310nm | 15km | SMF | < -18dBm=""> |
| GTS-L1324-40DC | OC-48/STM-16 LR-1 SFP | 2.5Gbps | 1310nm | 40km | SMF | < -27dBm=""> |
| GTS-L1524-40DC | OC-48/STM-16 IR-2 SFP | 2.5Gbps | 1550nm | 40km | SMF | < -20dBm=""> |
| GTS-L1524-80DC | OC-48/STM-16 LR-2 SFP | 2.5Gbps | 1550nm | 80km | SMF | < -28dBm=""> |
Pin Definition
Circuito tipico di applicazione
Profilo del pacchetto
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
