Dettagli:
|
| Nome di prodotto: | SFP28 25G ER | Tasso di dati: | 25Gbps |
|---|---|---|---|
| lunghezza d'onda: | 1310nm | Interfaccia: | Duplex LC |
| Portata: | 40km | Garanzia: | di tre anni |
| Parole chiavi: | 25GBASE-ER 40km, ricetrasmettitore ottico della fibra di gigabit | ||
| Evidenziare: | Ricetrasmettitore ottico di 25GBASE ER SFP28,ricetrasmettitore ottico SFP28 di 40km,SFP28 ricetrasmettitore ottico 40km |
||

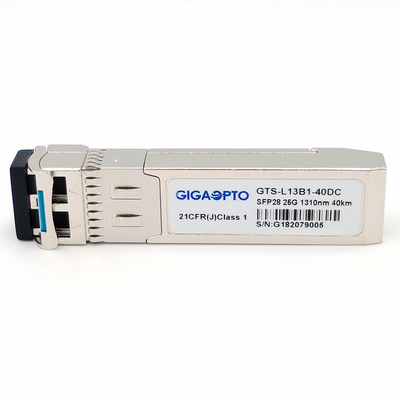

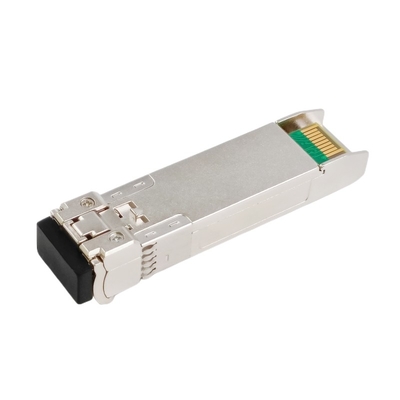

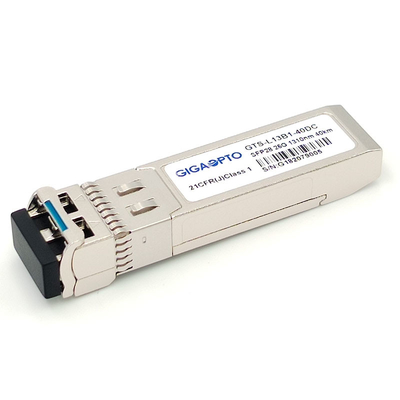

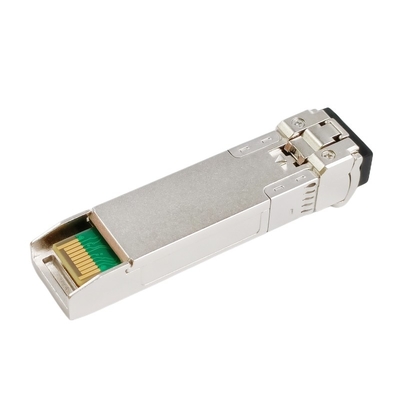

modulo del ricetrasmettitore della fibra di Ethernet di singolo modo SFP28 25G ER 1310nm di 40km DOM di LC del duplex di APD + di EML
Descrizione
Il ricetrasmettitore del GTS-L13B1-40DC di Gigaopto fornisce 25GBase-ER la distanza di capacità di lavorazione fino a 40km per le comunicazioni di dati ottiche quali Ethernet 25G ed opzione 10. di CPRI. È con il connettore di perno di SFP+ 20 per permettere la capacità calda della spina.
Questo modulo di 25G SFP28 ER è progettato per la fibra del singolo modo e funziona ad una lunghezza d'onda nominale di 1310 nanometro. La sezione del trasmettitore utilizza 1310nm un laser multiplo della buca di potenziale DFB ed è laser della classe A 1 compiacente secondo la norma di sicurezza internazionale IEC-60825. Il ricevitore che la sezione utilizza un preamplificatore integrato del rivelatore di InGaAs (IDP) ha montato in un'intestazione ottica ed in un recupero di dati dell'orologio di selezione del tasso (CDR) IC.
Compatibile con SFF-8431, SFF-8432, sostiene il protocollo di Manica della radio (CPRI/eCPRI), 25G di Ethernet ER e della fibra 25G. Ha recupero incorporato di dati e dell'orologio (CDR). Le funzioni diagnostiche di Digital sono disponibili via un I2C, come specificato in SFF-8472 e in SFF-8402.
Specificazione
| Fattore forma | SFP28 | Max Data Rate | 25.78Gbps |
| Lunghezza d'onda | 1310nm | Max Reach | 40km |
| Connettore | Duplex LC | Tipo di cavo | SMF |
| Tipo del trasmettitore | EML 1310nm | Tipo del ricevitore | APD |
| Potere di TX | 0~6dBm | Sensibilità del ricevitore | <-19dbm> |
| Powerbudget | 19dB | Sovraccarico del ricevitore | >-4dBm |
| Consumo di energia | ≤1.5W | Rapporto di estinzione | >4dB |
| Sistema diagnostico | Di sostegno | Funzione di FEC | Di sostegno |
| CDR | CDR incorporati di RX & di TX | Gamma di temperature | 0 a 70°C (32 - 158°F) |
| OEM/ODM | Di sostegno | Garanzia | 3 anni |
| Applicazione | 25G Ethernet, 25G CRPI | ||
| Conformità | IEC/EN 61000-4-2, IEC-60825, FDA 21CFR 1040,10 e 1040,11, RoHS | ||
Caratteristiche
Applicazione
Caratteristiche ottiche ed elettriche
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Nota |
| Trasmettitore | ||||||
| Lunghezza d'onda del centro | λc | 1295 | 1310 | nanometro | ||
| Potere lanciato medio | PO | 0 | +6,0 | dBm | ||
| Potere lanciato medio (laser fuori) | Poff | - | - | -30 | dBm | |
| Larghezza di banda di spettro (- 20dB) | DL | - | - | 1 | nanometro | |
| Rapporto di soppressione di Laterale modo | SMSR | 30 | - | - | dB | |
| Pena della dispersione e del trasmettitore | TDP | 1 | dB | |||
| Rapporto di estinzione | ER | 6 | - | dB | ||
| Maschera di occhio dell'uscita | Soddisfacente rispetto a IEEE 802.3cc | 2 | ||||
| Ricevitore | ||||||
| Lunghezza d'onda ottica introdotta | λIN | 1272,55 | - | 1310,19 | nanometro | |
| Sensibilità-AVG del ricevitore | PSens | -19 | dBm | 1 | ||
| Sensibilità-OMA del ricevitore | PSens-OMA | -18,2 | dBm | 1 | ||
| Potere introdotto di saturazione (sovraccarico) | PSAT | -4 | - | - | dBm | 1 |
| Riflettanza del ricevitore | -26 | dB | ||||
| Il Los del segnale asserisce | PA | -30 | - | - | dBm | |
| Il Los del segnale De-asserisce | Palladio | - | - | -20 | dBm | |
| LOS - isteresi | PHys | 0,5 | dB | |||
Nota:
1. BER≤5x10-5
Caratteristiche elettriche ad alta velocità dell'interfaccia
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Trasmettitore | ||||||
| Oscillazione dell'ingresso differenziale | Vin (pp) | 190 | 700 | sistemi MV | ||
|
Attenuazione di riflessione dell'ingresso differenziale (min) |
RLd (f) |
9.5-0.37f, 0.01≤f<8> |
dB |
|||
| 4.75-7.4log10 (f/14), ≤f 8<19> | ||||||
|
Differenziale ad attenuazione di riflessione comune dell'input di modo (min) |
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> |
dB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Disadattamento differenziale di termine | Il TM | - | - | 10 | % | |
| Larghezza dell'occhio | Ew | - | - | 0,46 | UI | |
| Nervosismo sinusoidale applicato PK-PK | Ppj | Per IEEE 802.3bm | ||||
| Altezza dell'occhio | Eh | - | 95 | - | sistemi MV | |
| Tensione di modo comune di CC | DCv | -350 | - | 2850 | sistemi MV | |
| Ricevitore | ||||||
| Oscillazione differenziale del emissione dei dati | Vout (pp) | 300 | - | 850 | sistemi MV | |
| Larghezza dell'occhio | Ew | 0,57 | - | - | UI | |
| Chiusura verticale dell'occhio | Vec | - | - | 5,5 | dB | |
|
Attenuazione di riflessione dell'uscita differenziale (min) |
RLd (f) |
9.5-0.37f, 0.01≤f<8> |
dB |
|||
| 4.75-7.4log10 (f/14), ≤f 8<19> | ||||||
|
Terreno comunale ad attenuazione di riflessione differenziale di conversione di modo (min) |
RLdc (f) |
22-20 (f/25.78), 0.01≤f<12> |
dB |
|||
| 15-6 (f/25.78), 12.89≤f<19> | ||||||
| Disadattamento differenziale di termine | Il TM | - | - | 10 | % | |
| Tempo di transizione, 20% - 80% | Tr/Tf | 12 | - | - | ps | 20%~80% |
Caratteristiche elettriche a bassa velocità dell'interfaccia
| Parametro | Simbolo | Minuto. | Tipico | Massimo | Unità | Nota |
| Trasmettitore | ||||||
| Errore del trasmettitore Uscita alto | VFaultH | 2 | - | Vcc+0.3 | V | |
| Errore del trasmettitore Uscita-basso | VFaultL | 0 | - | 0,8 | V | |
| Il trasmettitore disattiva il livello di tensione | VDisH | 2 | - | Vcc+0.3 | V | |
| Il trasmettitore disattiva il minimo di tensione | VDisL | 0 | - | 0,8 | V | |
| Ricevitore | ||||||
| Il LOS ha prodotto Tensione alto | VLOSH | 2 | - | Vcc+0.3 | V | |
| Il LOS ha prodotto Tensione-basso | VLOSL | 0 | - | 0,8 | V | |
Compatibilità
Tutti i moduli ottici del ricetrasmettitore del GTS-L13B1-40DC di Gigaopto sono originario aperto, possono essere codificati per essere completamente - compatibile con i dispositivi della corrente principale, riferisca prego alla seguente forma, per la più compatibilità dei prodotti, prego si sentono libero per contattarci.
| Marca/numero del pezzo compatibili corrispondenti | |||
| Marca compatibile | Numero del pezzo | Marca compatibile | Numero del pezzo |
| Gigaopto | GTS-L13B1-40DC | Arista | SFP-25G-ER40 |
| Cisco | SFP-25G-ER-S | Broccato | 25G-SFP28-ER40 |
| Mellanox | SFP28-25GER-31 | ||
Per più delle nostre serie del ricetrasmettitore 25GBASE, riferisca prego alla seguente forma
| P/N | Descrizione | Lunghezza d'onda | Portata | Tipo della fibra | Potere di TX (dBm) | Sen di Rx. (dBm) | DDM |
| GTS-L08B1-01DC | SR 25G | 850nm | 100m | MMF | -6.4~2.4 | < -10=""> | Y |
| GTS-L08B1-03DC | 25G esr | 850nm | 300m | MMF | -6.4~2.4 | < -10=""> | Y |
| GTS-L08B1-01MC | tasso doppio 10/25G del CSR 25G | 850nm | 100m | MMF | -5~2.4 | <-10.3 | Y |
| GTS-L13B1-10DC | 25G LR | 1310nm | 10km | SMF | -4.5~2.5 | <-11> | Y |
| GTS-L13B1-30DC | 25G ER Lite | 1310nm | 30km | SMF | 0~6 | <-19> | Y |
| GTS-L13B1-40DC | 25G ER | 1310nm | 40km | SMF | 0~6 | <-19> | Y |
| GTS-B23B1-10DC | 25G BD LR | 1270/1330nm | 10km | SMF | -2~4 | <-13> | Y |
| GTS-B32B1-10DC | 25G BD LR | 1330/1270nm | 10km | SMF | -2~4 | <-13> | Y |
| GTS-B23B1-20DC | eLR di 25G BiDi | 1270/1330nm | 20km | SMF | 0~6 | <-14> | Y |
| GTS-B32B1-20DC | eLR di 25G BiDi | 1330/1270nm | 20km | SMF | 0~6 | <-14> | Y |
| GTS-B23B1-40DC | 25G BD ER | 1270/1330nm | 40km | SMF | 0~6 | <-18> | Y |
| GTS-B32B1-40DC | 25G BD ER | 1330/1270nm | 40km | SMF | 0~6 | <-18> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C27/C29/C31/C33/C35/C37 | 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-10DC | 25G CWDM LR | C47/C49/C51/C53/C55/C57 | 10km | SMF | 0~6 | <-14> | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C27/C29/C31/C33/C35/C37 | 30km | SMF | 0~6 | <-19> | Y |
| GTS-CxxB1-30DC | 25G CWDM ER Lite | C47/C49/C51/C53/C55/C57 | 30km | SMF | 0~6 | <-19> | Y |
| GTS-DxxB1-10DC | 25G DWDM LR 100GHz | C17~C61 | 10km | SMF | -2~6 | <-12> | Y |
