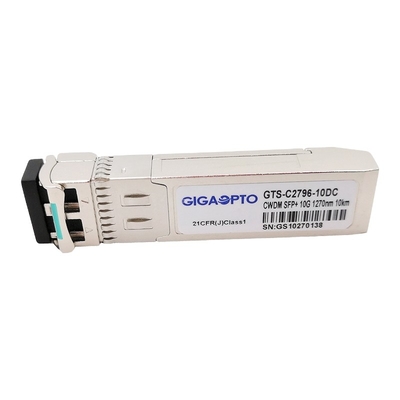

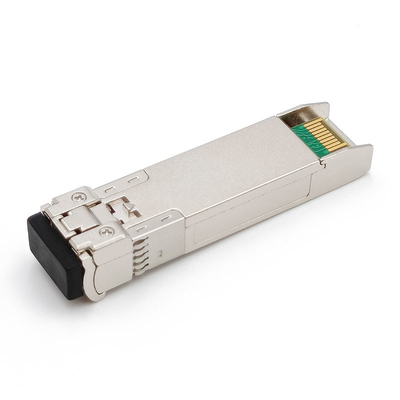

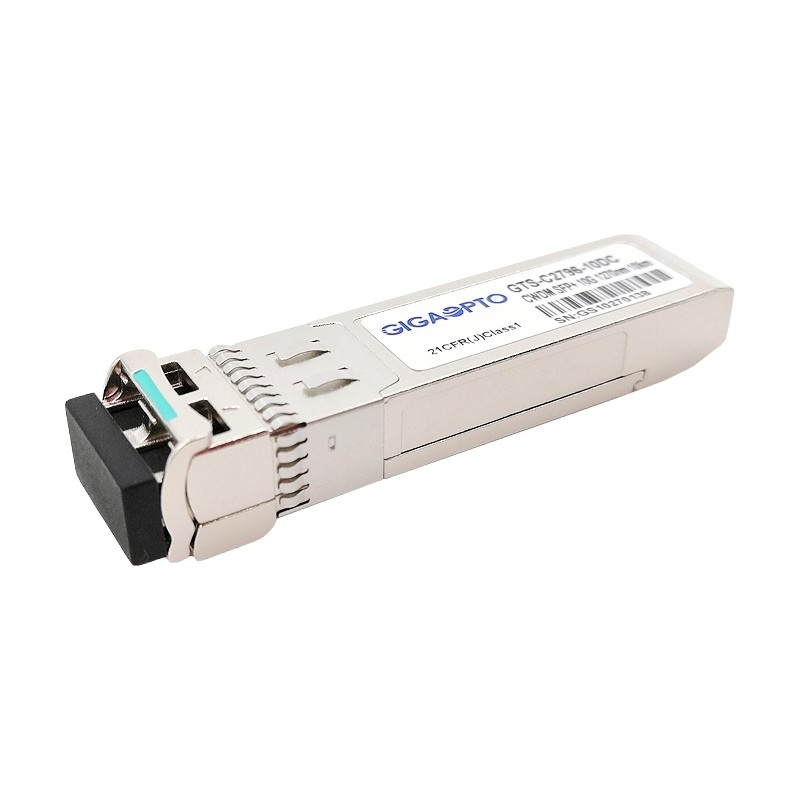

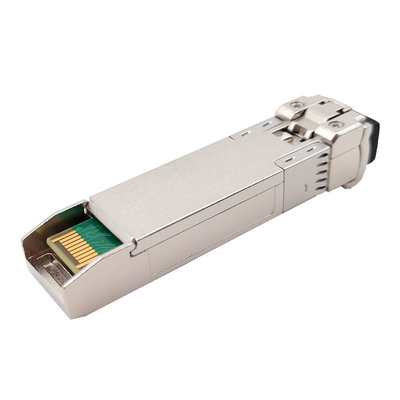

DOM ottici del modulo SMF 10km LC del ricetrasmettitore 1610nm di 10Gbps SFP+ CWDM LR 1270

Dissipazione di potere basso CWDM DOM del modulo 10km LC del ricetrasmettitore della fibra di PIN + di DFB 10G SFP+ 1270~1610nm

Descrizione di prodotto della serie di 10G SFP+ CWDM LR (1270~1610) nanometro

Questa serie pluggable calda del ricetrasmettitore di 10Gbps CWDM SFP+ LR fornisce la capacità elevata, alte soluzioni di comunicazione di larghezza di banda per le reti ottiche multiplexate. Questo modulo del ricetrasmettitore di CWDM SFP+ è progettato per 10 collegamenti fino a 10km di Gigabit Ethernet sopra una fibra del singolo modo del doppio-filo (SMF). Caratterizza un trasmettitore altamente affidabile di CWDM DFB ed il rivelatore fotoelettrico di PIN nel connettore ottico di LC del duplex. Ci sono 18 lunghezze d'onda concentrare dal 1270 nanometro disponibile a 1610nm con ogni punto 20nm. Un bilancio minimo garantito di collegamento ottico del dB 10 è offerto.

Il modulo di SFP+ è soddisfacente rispetto a SFF-8431, a SFF-8432 ed a IEEE Manica della fibra 10GBASE-LR e 10G di 802.3ae. Le funzioni di sistemi diagnostici di Digital sono disponibili via un'interfaccia seriale a due fili, come specificato in SFF-8472.

Specificazione funzionale

Informazioni di ordinazione

Caratteristiche

• orma Caldo-pluggable di SFP+
• Velocità di trasmissione di Gb/s di sostegni 9,95 - 10,5
• Soddisfacente rispetto a SFP+ MSA SFF-8431 standard
• Compiacente a 802.3ae 10GBASE-LR
• trasmettitore dal 1270 nanometro di 18-Wavelength CWDM DFB a 1610nm, con il punto 20nm
• Una lunghezza di collegamento massima di 10km su SMF
• Laser non raffreddato di CWDM DFB, fotodiodo di PIN
• Monitoraggio di sistemi diagnostici incorporato di Digital (DDM) attraverso l'interfaccia seriale compiacente con SFF-8472
• Recipiente duplex di LC
• Gamma di temperature commerciale 0°C a 70°C
• Singola alimentazione elettrica 3.3V
• Dissipazione di potere < 1="">
• RoHS compiacente e senza piombo
• Norma di sicurezza internazionale IEC-60825 del laser della classe 1 compiacente

Applicazione

• Ethernet di 10GBASE-LR/10GBASE-LW CWDM
• Manica della fibra 10G
• Commutatori e router di 10GE Data Center
• Carte di interfaccia di rete 10GE e convertitori di media della fibra

Norma

• Soddisfacente rispetto alla specificazione di MSA SFP+ (SFF-8431)
• Soddisfacente rispetto a SFF-8472
• Linea Rate Option di CPRI: 9830.4Mbps
• Compiacente a IEEE 802.3ae

Compatibilità

Gigaopto fabbrica ed immagazzina una gamma completa di ricetrasmettitori ottici fino a 100G. Tutti i nostri moduli ottici del ricetrasmettitore qualità-sono provati a compatibilità con l'ambiente del commutatore dell'obiettivo e sono 100% compatibile con le marche importanti quali Cisco, broccato, HP, il ginepro, HW, Alcatel-Lucent, l'estremo, il Arista, Force10, il D-collegamento, 3Com, ecc. ed offrono una garanzia di tre anni.

Per questo 10G SFP+ CWDM LR 10km, si riferiscono prego alla tavola della corrispondenza di P/N (per esempio nel 1270 canale di lunghezza d'onda di nanometro). Per la più compatibilità del prodotto, non esiti prego a lasciarci sapere.

Dimensioni meccaniche

Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
