Dettagli:
|
| Nome di prodotto: | 10G eLR20 | Dato ordine: | 10Gbps |
|---|---|---|---|
| Fattore forma: | SFP+ | lunghezza d'onda: | 1310nm |
| Componenti: | DFB+PIN | Trasmissione: | 20km |
| Connettore: | Doppio-LC | Parole chiavi: | Il eLR 20KM di SFP+ 10G, ha personalizzato 10GBASE LR20 |
| Evidenziare: | Fibra SMF di singolo modo di SFP+,fibra SMF di singolo modo 1310nm,Modulo di DDM 20km sfp |
||

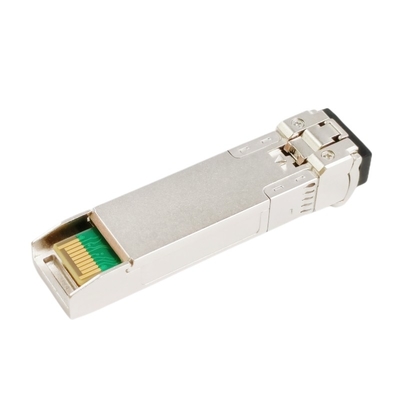

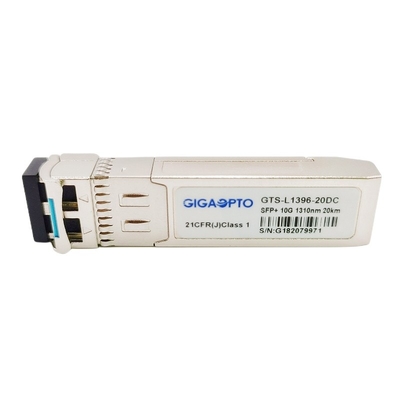

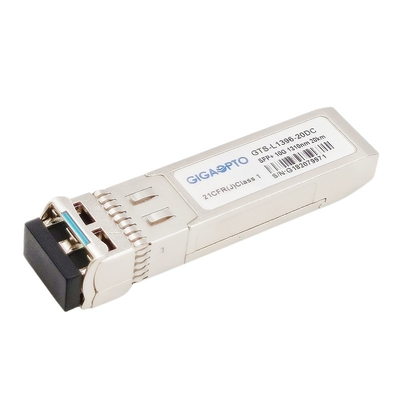

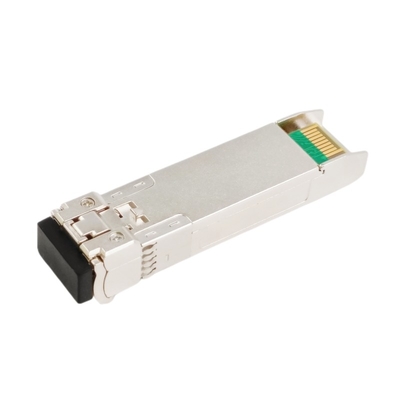

DOM di LC del modulo del ricetrasmettitore del eLR 20km SMF di SFP+ 10G
Descrizione
Il modulo del ricetrasmettitore del eLR 10G è progettato per uso in 10 collegamenti fino a 20km di Gigabit Ethernet sopra la fibra doppia del singolo modo del filo (SMF) con un connettore duplex di LC. Sono soddisfacenti rispetto a SFF-8431, a SFF-8432 ed a IEEE 802.3ae.
10G il ricetrasmettitore del eLR SFP+ consiste di due sezioni: la sezione del trasmettitore utilizza 1310nm un laser multiplo della buca di potenziale DFB ed è laser della classe A 1 compiacente secondo la norma di sicurezza internazionale IEC-60825, il ricevitore che la sezione utilizza un preamplificatore integrato del rivelatore di InGaAs (IDP) ha montato in un'intestazione ottica ed in un post-amplificatore di limitazione IC.
Il monitoraggio di sistemi diagnostici di Digital è disponibile via un'interfaccia seriale a due fili, come specificato in SFF-8472.
Caratterizzando il basso consumo energetico e l'alta velocità, questo ricetrasmettitore di 10G SFP+ è ideale per 10 commutatori di Gigabit Ethernet (10GbE), router, carte di interfaccia di rete (NIC) e convertitori di media, ecc.
Ogni ricetrasmettitore è 100% otticamente ispezionato e provato prima della spedizione.
Specificazione
| Imballaggio | Più di SFP | Tasso di dati | 10G |
| Lunghezza d'onda concentrare | 1310nm | Max Reach | 20km |
| Tipo del connettore | Doppio-LC | Tipo della fibra | SMF |
| Tipo di LD | Laser di DFB | Tipo del ricevitore | PIN |
| Potere di TX | -6 ~ +1dBm | Sensibilità di RX | <-14> |
| Elettrico bilancio | 8.4dB | Rapporto di estinzione | >3.5dB |
| Consumo di energia | ≤1.0W | Sovraccarico di RX | >0.5dBm |
| DOM Support | Di sostegno | Gamma di temperature | COM. |
| OEM/ODM | Di sostegno | Garanzia | 36 mesi |
| Protocolli | IEEE 802.3ae, SFF-8472, SFF-8431, SFF-8432, SFP+ MSA compiacente, CPRI, eCPRI | ||
Caratteristiche
Applicazione
Norme
Caratteristiche elettriche ed ottiche
| Caratteristiche elettriche | ||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Corrente del rifornimento totale | ICC | 300 | mA | |||
| Trasmettitore | ||||||
| Tensione dell'ingresso differenziale del trasmettitore | 180 | 1200 | sistemi MV | |||
| Tensione in uscita di Tx_Fault - alta | VOH | 2,4 | Vcc | V | LVTTL | |
| Tensione in uscita di Tx_Fault - bassa | Volume | 0 | 0,4 | V | LVTTL | |
| Tx_Disable la tensione in ingresso - livello | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable la tensione in ingresso - minimo | VIL | 0 | 0,8 | V | LVTTL | |
| Impedenza differenziale introdotta | 90 | 100 | 110 | Ω | ||
| Ricevitore | ||||||
| Tensione in uscita differenziale del ricevitore | 300 | 850 | sistemi MV | |||
| Caratteristiche elettriche | ||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Tensione in uscita di LOS - alta | VOH | 2,4 | Vcc | V | LVTTL | |
| Tensione in uscita di LOS - bassa | Volume | 0 | 0,4 | V | LVTTL | |
| Impedenza differenziale dell'uscita | 90 | 100 | 110 | Ω | ||
| Caratteristiche del trasmettitore ottico | ||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Potenza di uscita medio | PESCE GATTO | -6 | +1 | dBm | ||
| Lunghezza d'onda concentrare | λc | 1290 | 1310 | 1330 | nanometro | |
| Larghezza spettrale (- 20dB) | ∆λ | 1 | nanometro | |||
| Rapporto laterale di soppressione di modo | SMSR | 30 | dB | |||
| Rapporto di estinzione | ER | 3,5 | dB | |||
| Rumore relativo di intensità | RIN | -128 | dB/Hz | |||
| Tempo ottico di aumento/caduta | TR/TF | 28 | 50 | ps | ||
| Pena della dispersione e del trasmettitore | TDP | 3,2 | dB | |||
| Trasmettitore FUORI da potere | POFF | -45 | dBm | |||
| Diagramma dell'occhio dell'uscita | Aderisce a IEEE802.3ae | |||||
| Caratteristiche del ricevitore ottico | ||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Lunghezza d'onda concentrare | λc | 1260 | 1610 | nanometro | ||
| Sensibilità del ricevitore | PSEN | -14,4 | dBm | 1 | ||
| Potere introdotto di saturazione (sovraccarico) | PSAT | 0,5 | dBm | |||
| Riflettanza del ricevitore | -12 | dB | ||||
| Il LOS De-asserisce il livello | LOSD | -17 | dBm | |||
| Il LOS asserisce il livello | LOSA | -30 | dBm | |||
| Isteresi di LOS | HYS | 0,5 | 6 | dB | ||
Nota 1. misurata con PRBS231-1 il modello, @10.3125Gbps, ER=4dB, BER=1x10-12.
Profilo del pacchetto
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
