Dettagli:
|
| Nome di prodotto: | 10GBASE-LRM2 | Velocità di trasmissione: | 10Gbps |
|---|---|---|---|
| Tipo di forma: | SFP+ | lunghezza d'onda: | 1310nm |
| Media: | SMF | Componenti: | FP+PIN |
| Portata: | 2km | Connettore: | Duplex di LC |
| Parole chiavi: | SFP-10G-LRM2 |

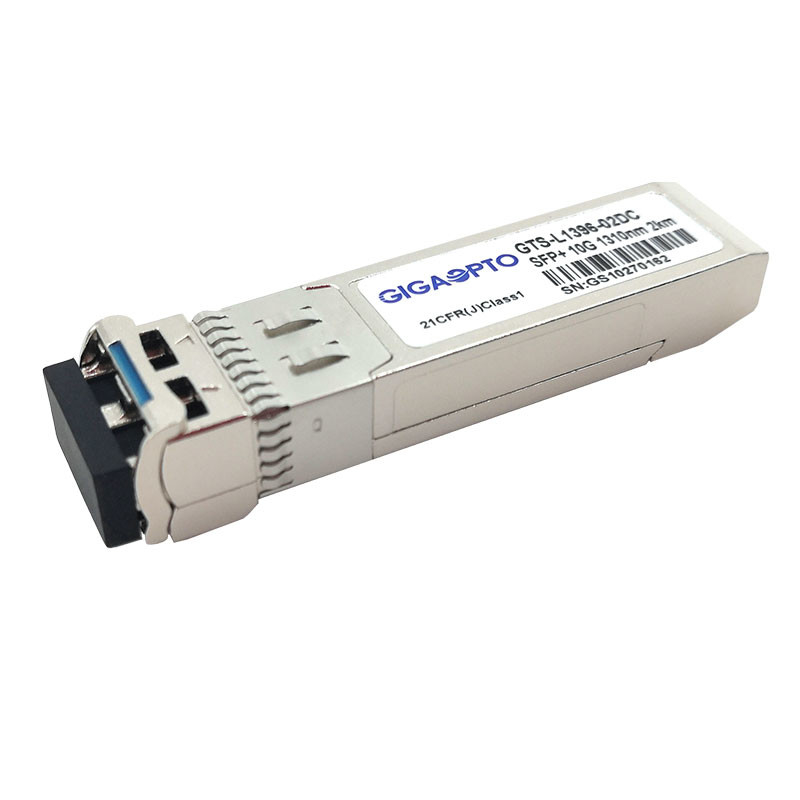

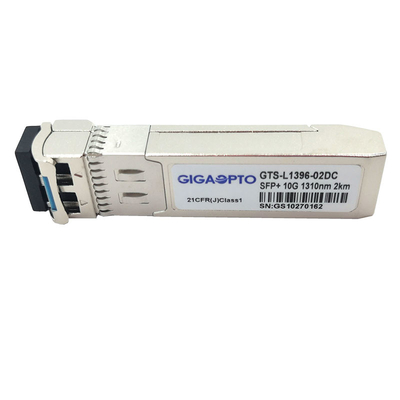

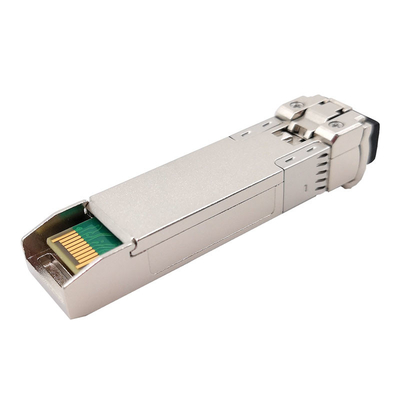

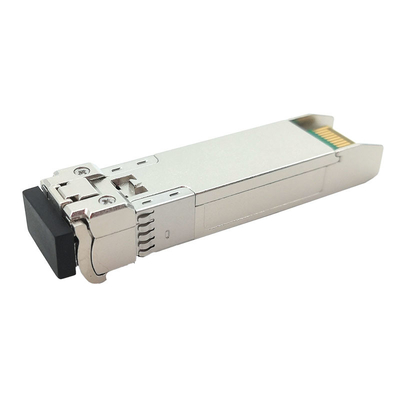

10GBASE LRM2 SFP più i DOM di LC ottici del ricetrasmettitore di 1310nm SMF 2km
Descrizione
Questo rendimento elevato, modulo redditizio del ricetrasmettitore di SFP+ 10GBASE-LRM2 è progettato per uso in Ethernet 10GBASE, sostenendo la trasmissione di 2km sopra la fibra del singolo modo del doppio filo tramite connettore di LC facendo uso di una lunghezza d'onda nominale di 1310nm.
Questo ricetrasmettitore di SFP+ 10G LRM2 consiste di due sezioni: un alto trasmettitore affidabile del laser di 1310nm FP e un alto fotodiodo di PIN di sensibilità, tutto il modulo rispondere alle esigenze di sicurezza dei laser della classe 1.
Questo ricetrasmettitore è soddisfacente rispetto a SFF-8431, a SFF-8432 ed a IEEE 802.3ae 10GBASE-LR. È con il tipo connettore del bordo del perno di SFP+ 20 per permettere la capacità calda della spina.
Il monitoraggio di sistemi diagnostici di Digital è disponibile via un'interfaccia seriale a due fili, come specificato in SFF-8472. Caratterizzando il basso consumo energetico, l'alta velocità, questo ricetrasmettitore di 10G SFP+ LRM2 è ampiamente usata per il Manica del centro dati, della fibra 10G, SONET e SADH ecc.
Ogni ricetrasmettitore è 100% otticamente ispezionato e provato a compatibilità prima della spedizione.
Specificazione
| Tecnologia d'imballaggio | SFP+ | Di velocità di trasferimento di bit massimo | 10G |
| Lunghezza d'onda (TX) | 1310nm | Portata della fibra | 2km |
| Connettore | Duplex di LC | Media | SMF |
| Tipo del trasmettitore | Laser di FP | Tipo del ricevitore | PIN |
| TX potenza di uscita | -8.2~-0.5dBm | Sensibilità di RX | <-14> |
| Elettrico bilancio | 6.2dB | Rapporto di estinzione | >3.5dB |
| Consumo di energia | ≤1.0W | Sovraccarico di RX | >0.5dBm |
| DOM Support | Sì | Gamma di temperature | COM. |
| OEM/ODM | Di sostegno | Tempo limitato della garanzia | 36 mesi |
| Protocolli | SFP+ MSA compiacente, CPRI, eCPRI | ||
Caratteristiche
Applicazione
Caratteristiche elettriche ed ottiche
| Caratteristiche elettriche | ||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note |
| Corrente del rifornimento totale | ICC | 300 | mA | |||
| Trasmettitore | ||||||
| Tensione dell'ingresso differenziale del trasmettitore | 180 | 1200 | sistemi MV | |||
| Tensione in uscita di Tx_Fault - alta | VOH | 2,4 | Vcc | V | LVTTL | |
| Tensione in uscita di Tx_Fault - bassa | Volume | 0 | 0,4 | V | LVTTL | |
| Tx_Disable la tensione in ingresso - livello | VIH | 2 | Vcc | V | LVTTL | |
| Tx_Disable la tensione in ingresso - minimo | VIL | 0 | 0,8 | V | LVTTL | |
| Impedenza differenziale introdotta | 90 | 100 | 110 | Ω | ||
| Ricevitore | ||||||
| Tensione in uscita differenziale del ricevitore | 300 | 850 | sistemi MV | |||
| Tensione in uscita di LOS - alta | VOH | 2,4 | Vcc | V | LVTTL | |
| Tensione in uscita di LOS - bassa | Volume | 0 | 0,4 | V | LVTTL | |
| Impedenza differenziale dell'uscita | 90 | 100 | 110 | Ω | ||
| Caratteristiche del trasmettitore ottico | |||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | |
| Potenza di uscita medio | PESCE GATTO | -8,2 | +0,5 | dBm | |||
| Lunghezza d'onda concentrare | λc | 1260 | 1310 | 1360 | nanometro | ||
| Larghezza spettrale | ∆λ | 2,8 | nanometro | ||||
| Rapporto di estinzione | ER | 3,5 | dB | ||||
| Rumore relativo di intensità | RIN | -128 | dB/Hz | ||||
| Tempo ottico di aumento/caduta | TR/TF | 28 | 50 | ps | |||
| Pena della dispersione e del trasmettitore | TDP | 3,2 | dB | ||||
| Trasmettitore FUORI da potere | POFF | -45 | dBm | ||||
| Diagramma dell'occhio dell'uscita | Aderisce a IEEE802.3ae | ||||||
| Caratteristiche del ricevitore ottico | |||||||
| Parametro | Simbolo | Min | Tipico | Massimo | Unità | Note | |
| Lunghezza d'onda concentrare | λc | 1260 | 1610 | nanometro | |||
| Sensibilità del ricevitore | PSEN | -14,4 | dBm | 1 | |||
| Potere introdotto di saturazione (sovraccarico) | PSAT | 0,5 | dBm | ||||
| Riflettanza del ricevitore | -12 | dB | |||||
| Il LOS De-asserisce il livello | LOSD | -17 | dBm | ||||
| Il LOS asserisce il livello | LOSA | -30 | dBm | ||||
| Isteresi di LOS | HYS | 0,5 | 6 | dB | |||
Nota 1. misurata con PRBS231-1 il modello, @10.3125Gbps, ER=4dB, BER=1x10-12.
Compatibilità
Il ricetrasmettitore ottico di ogni Gigaopto è provato nel dispositivo ospite per verificare l'interoperabilità e promettiamo a 100% la compatibilità completa sul dispositivo specificato con una garanzia di tre anni.
Per questo GTS-L1396-02DC, riferisca prego alla tavola della corrispondenza di P/N. Per la più compatibilità del prodotto, siete sempre benvenuto contattarci.
| Marca/numero del pezzo compatibili corrispondenti | |||
| Marca compatibile | Numero del pezzo | Marca compatibile | Numero del pezzo |
| Gigaopto | GTS-L1396-02DC | Broccato | 10G-SFPP-LRM2 |
| Cisco | SFP-10G-LRM2 | Ginepro | EX-SFP-10GE-LRM2 |
| Netgear | AXM764 | ||
Profilo del pacchetto
Le dimensioni sono nei millimetri. Tutte le dimensioni sono ±0.1mm salvo specificazione contraria. (Unità: millimetro)
